燃气(低氮)蒸汽锅炉

您的当前位置: 首 页 >> 产品中心 >> 锅炉产品

燃气(低氮)蒸汽锅炉

  • 所属分类:锅炉产品

  • 点击次数:
  • 发布日期:2024/01/18
  • 在线询价
详细介绍

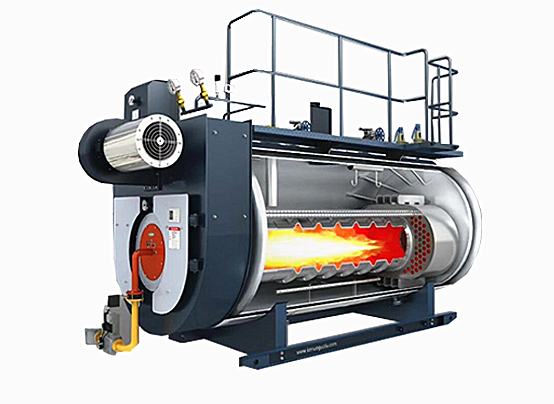

燃气(低氮)蒸汽锅炉


吨位: 1t/h~25t/h

NOX排放: NOx<30mg/m3

低氮解决方案: CAVALLO卡瓦诺变频分体式低氮燃烧器 + FGR烟气再循环技术

燃料: 燃气,天然气,压缩天然气,沼气,液化气,液化石油气,城市煤气等;

适用单位: 1. 适用于制药、造纸、烟草、印染、印刷包装、化工、酿酒、橡胶加工、制衣、食品饲料等工业单位;2.学校、医院、酒店等的厨房洗衣房用气及消毒灭菌;



产品简介:

燃气(低氮)蒸汽锅炉,采用低应力卧式湿背内燃烟气二回程结构,配置空气预热器和节能冷凝一体机;圆弧形对开炉门设计,运用大炉膛全混合燃烧和螺纹烟管传热;炉内有四级低氮燃烧技术,有效降低NOx生成;配置瑞士ABB变频器,意大利CAVALLO卡瓦诺变频分体式低氮燃烧器,7英寸液晶触摸屏与PLC可编程控制器,实现小于30mg的低氮排放。

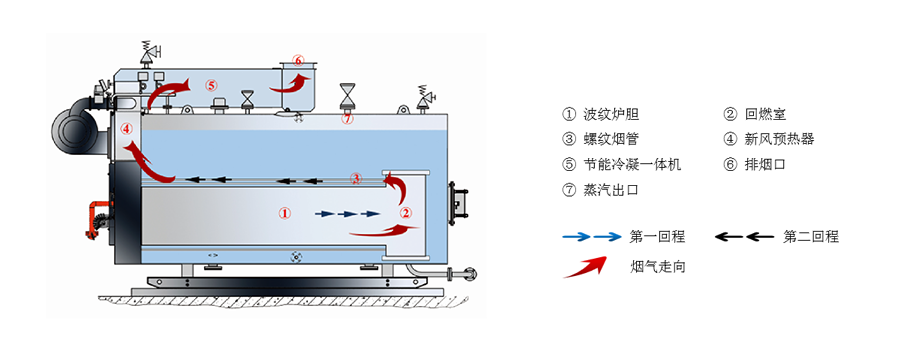

工作原理:

锅炉采用大容积全波纹炉胆,湿背式跑道型回燃室,螺纹烟管对称且均匀布置在炉胆两侧。Cavallo卡瓦诺变频分体式低氮燃烧器提供燃料燃烧,喷出的火焰在炉胆内湍流燃烧。产生的高温烟气经回燃室折返,进入螺纹烟管,换热后,由前烟箱进入空气预热器,烟气逆流换热,加热冷空气;降温的烟气顺流进入节能冷凝一体机,烟气逆流通过错排的硅镁铝合金翅片管扩展受热面,回收烟气中的潜热和显热,预热锅炉给水温度,热量充分回收后的烟气经烟囱排入大气。


性能特点:

1、节能冷凝一体机

充分回收烟气中的显热和水蒸汽凝结后的汽化潜热,增加给水温度,降低排烟温度,节省燃气费用;采用ND钢+硅镁铝合金缠绕复合翅片管,传热性能高,耐腐蚀性强。

2、空气预热器

低温下可快速启动,快速加热空气;换热强度高,抗腐蚀性强;双向纯逆流换热模式,提高空气温度,加速燃烧。

3、Cavallo卡瓦诺变频分体式低氮燃烧器

意大利Cavallo卡瓦诺低氮燃烧器结合烟气再循环西门子FGR技术,实现小于30mg的低氮排放;采用瑞士ABB变频器,实现变频比例控制燃烧,燃烧效率高、节能。




4、变频给水

给水稳定;炉水波动小;蒸汽压力稳定;蒸汽干燥度高。

5、大蒸汽空间设计

跑道型回燃室,增加了蒸汽空间,提高了蒸汽干燥度。

6、大波纹炉胆设计

炉水受热均匀,水位、汽压稳定;增加了燃烧空间,降低火焰温度,实现NOx小于30mg/m3的低排放要求。

7、意大利Cavallo卡瓦诺悬臂式风机及不锈钢消音器

体积小、重量轻、风压/风量稳定;增加了消音装置,噪音低,同时采用不锈钢材质,经久耐用。

8、PLC智能控制器

采用7英寸液晶显示触摸屏,与可编程PLC控制器相匹配;具备高、低水位/超压/超温报警等联锁防护功能,可实时记录锅炉的运行状态。

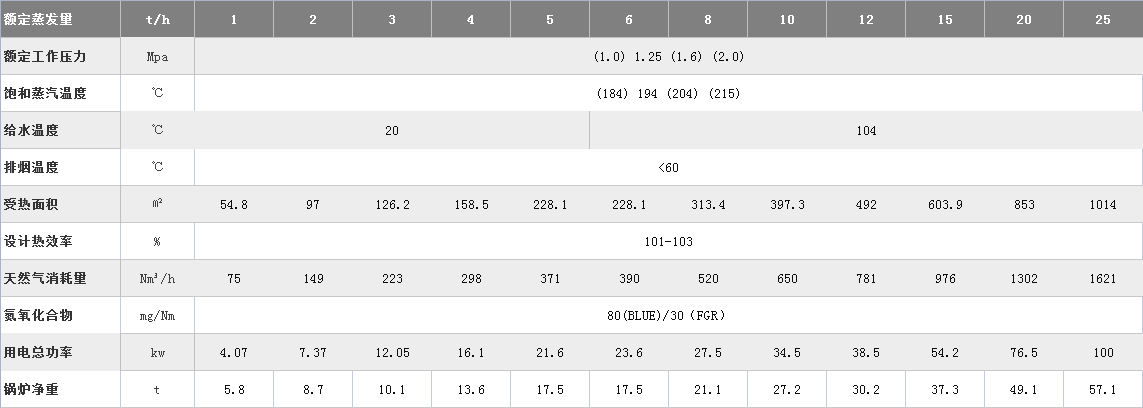

技术参数:


相关标签:蒸汽锅炉,超低氮冷凝余热蒸汽锅炉,低氮蒸汽锅炉
